尼科丝扣四通球阀
详情信息
尼科NIKO（中国）办事处-江苏尼科阀业有限公司提供【丝扣四通球阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。
尼科丝扣四通球阀概述：
丝扣四通球阀为X形垂直通道的球阀，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相对的两个通道实现两两互通。
尼科丝扣四通球阀参数：
公称通径：DN15-DN100
公称压力：1.6Mpa-6.4Mpa
适用温度：120℃
适用介质：水、油、气
阀体材质：不锈钢
连接方式：丝扣螺纹
设计标准：ASME B16.34；ISO5211
检测标准：API598；EN12266-1
尼科丝扣四通球阀结构：
四通球阀只需操作板手或执行器将球体转动90°，可同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。
尼科丝扣四通球阀概述：
丝扣四通球阀为X形垂直通道的球阀，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相对的两个通道实现两两互通。
尼科丝扣四通球阀参数：
公称通径：DN15-DN100
公称压力：1.6Mpa-6.4Mpa
适用温度：120℃
适用介质：水、油、气
阀体材质：不锈钢
连接方式：丝扣螺纹
设计标准：ASME B16.34；ISO5211
检测标准：API598；EN12266-1
尼科丝扣四通球阀结构：
四通球阀只需操作板手或执行器将球体转动90°，可同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。

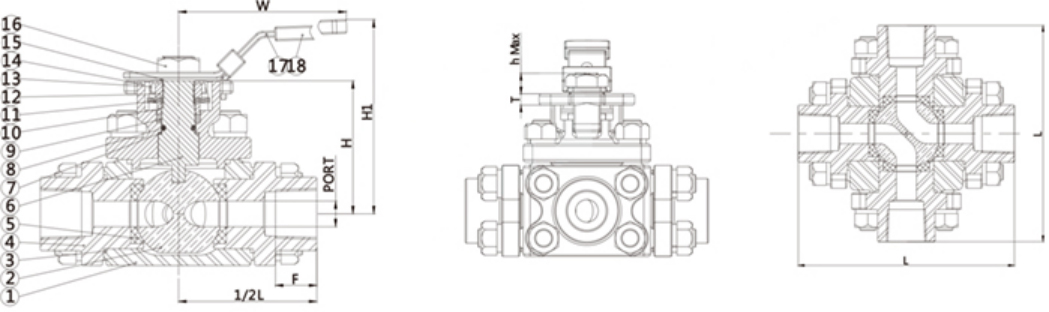

尼科丝扣四通球阀尺寸：
主要连接外形和尺寸
单位：mm
通径
15
20
25
32
40
50
65
80
100
L
107
115
131
154
169
198
234
271
322
H
51.5
57.5
67
72
81
86.5
103
114.5
128
注：此外形尺寸为1.6Mpa压力球阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口四通球阀由LL型四通球阀组成，"LL"型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。X形垂直通道的球阀，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相对的两个通道实现两两互通。
