尼科电动三片式螺纹球阀概述：
电动三片式螺纹球阀采用一体化结构，与TE001电动执行机构相配，有输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便易人、性能可靠、配套简单、流通能力大，特别适用于介质是粘稠、含颗粒、纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
尼科电动三片式螺纹球阀参数：
阀体材质
执行器参数
公称通径：DN10-DN100
传动方式：电动（带手动）
公称压力：1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa
控制电源：110/220V AC；50/60Hz
适用温度：-30℃～300℃
动作时间：10s；30s；45s；135s
适用介质：水、油、气、蒸汽、酸碱物
防护等级：IP65；IP67可定制IP68
阀体材质：铸钢，不锈钢
保护装置：内置过热保护、过载保护
连接方式：螺纹连接，对焊连接
控制方式：开关型、无源触点信号、开度信号、智能型
内螺纹连接球阀及对焊连接球阀分为整体式（一片式）、两段式及三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW），并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操。
尼科电动三片式螺纹球阀尺寸：

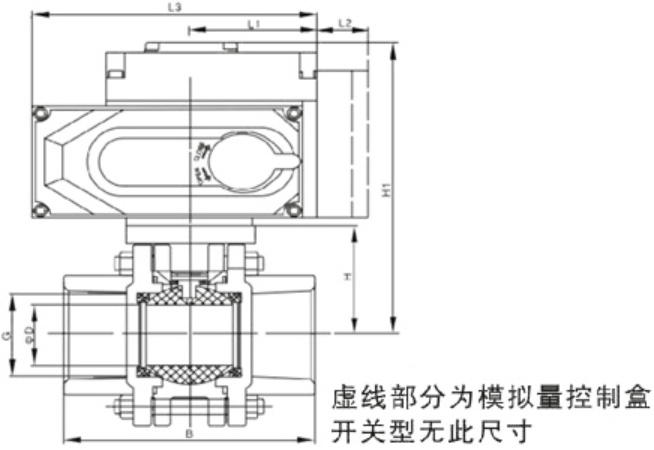

主要连接外形和尺寸-KHMF型
单位：mm
G
ΦD
B
H1
H
L1
L2
L3
1/4"
11
60
148
42
50
40
123
3/8"
13
60
148
42
50
40
123
1/2"
15
72
148
42
50
40
123
3/4"
20
82
148
49
50
40
123
1"
25
90
164
59
50
40
123
1-1/4"
32
112
184
63
65
40
160
1-1/2"
38
120
195
71
65
40
160
2"
50
145
197
78
82
40
189
2-1/2"
65
185
223
100
82
40
189
3"
76
210
233
109
82
40
189
4"
100
268
241
140
116
40
266
注：此外形尺寸为1.6Mpa压力球阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口三片式电动螺纹球阀用于两位切断、调节的场合，用于截断或接通管路中的介质。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号220VAC电源即可运转。电动内螺纹球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
