尼科旋启式单瓣对夹止回阀
详情信息
尼科NIKO（中国）办事处-江苏尼科阀业有限公司提供【旋启式单瓣对夹止回阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。
尼科对夹单瓣旋启式止回阀概述：
尼科H74H,W对夹单瓣旋启式止回阀是一种超圆盘式止回阀，薄型对夹式止回阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所较为适用。
回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。
尼科对夹单瓣旋启式止回阀参数：
公称通径：DN15-DN200(1/2"-48")
公称压力：1.6Mpa-4.0Mpa(150LB-300LB)
适用温度：-20℃～425℃
适用介质：水、油品、蒸汽
阀体材质：碳钢、不锈钢
连接方式：对夹法兰连接
尼科对夹单瓣旋启式止回阀特性：
①结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8；
②体积小、重量轻，其重量只有传统法兰止回阀的1/4~1/20；
③阀瓣关闭快速，水锤压力小；
④水平管道或垂直管道均可使用，安装方便；
⑤流道顺畅、流体阻力小；
⑥动作灵敏、密封性能好；
⑦阀瓣行程短、关闭冲击力小；
⑧整体结构、简单紧凑、造型美观。
尼科H74W对夹单瓣旋启式止回阀采用短型结构尺寸和单阀瓣旋启式设计，相比传统的旋启式止回阀，该系列阀门具有无外漏、水平安装，密封性能好、线性震动小、压降小和零座圈磨损优势，特别是水平安装时阀门开阀压力小。适用于公称压力PN1.0MPa~42.0MPa、Class150-2500，公称通径DN15~1200mm、NPS1/2~48，工作温度-196~540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
尼科对夹单瓣旋启式止回阀概述：
尼科H74H,W对夹单瓣旋启式止回阀是一种超圆盘式止回阀，薄型对夹式止回阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所较为适用。
回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。
尼科对夹单瓣旋启式止回阀参数：
公称通径：DN15-DN200(1/2"-48")
公称压力：1.6Mpa-4.0Mpa(150LB-300LB)
适用温度：-20℃～425℃
适用介质：水、油品、蒸汽
阀体材质：碳钢、不锈钢
连接方式：对夹法兰连接
尼科对夹单瓣旋启式止回阀特性：
①结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8；
②体积小、重量轻，其重量只有传统法兰止回阀的1/4~1/20；
③阀瓣关闭快速，水锤压力小；
④水平管道或垂直管道均可使用，安装方便；
⑤流道顺畅、流体阻力小；
⑥动作灵敏、密封性能好；
⑦阀瓣行程短、关闭冲击力小；
⑧整体结构、简单紧凑、造型美观。

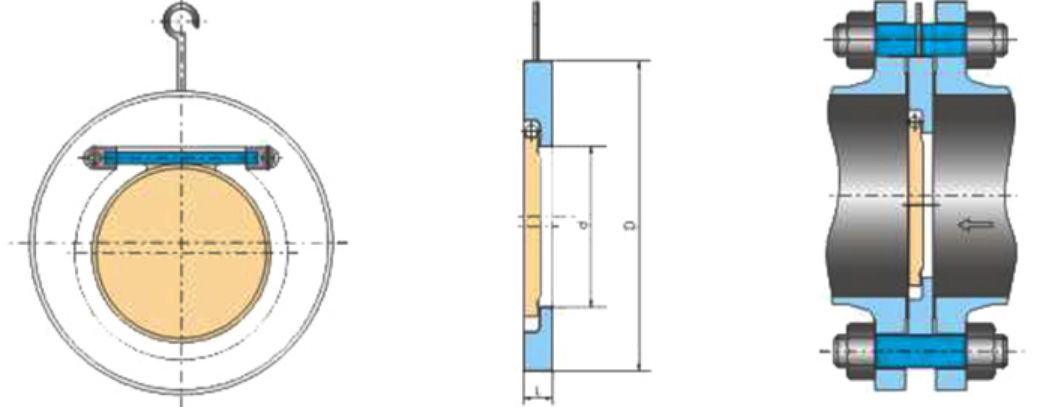

尼科对夹单瓣旋启式止回阀尺寸：
主要连接外形和尺寸 单位：mm
通径
50
65
80
100
125
150
200
250
300
350
400
450
500
L
15
15
16
16
17
19
26
29
38
38
48
48
58
尼科H74W对夹单瓣旋启式止回阀采用短型结构尺寸和单阀瓣旋启式设计，相比传统的旋启式止回阀，该系列阀门具有无外漏、水平安装，密封性能好、线性震动小、压降小和零座圈磨损优势，特别是水平安装时阀门开阀压力小。适用于公称压力PN1.0MPa~42.0MPa、Class150-2500，公称通径DN15~1200mm、NPS1/2~48，工作温度-196~540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
